关于气流粉碎机你了解多少?

气流粉碎机主要适用于的粉碎机理决定了其适用范围广、成品细度高等特点,典型的物料有:超硬的金刚石、碳化硅、金属粉末等;高纯要求的:陶瓷色料、医药、生化等;低温要求的:医药、PVC等。通过将气源部份的普通空气变更为氮气、二氧化碳气等惰性气体,可使本机成为惰性气体保护设备,适用于易燃易爆、易氧化等物料的粉碎分级加工。

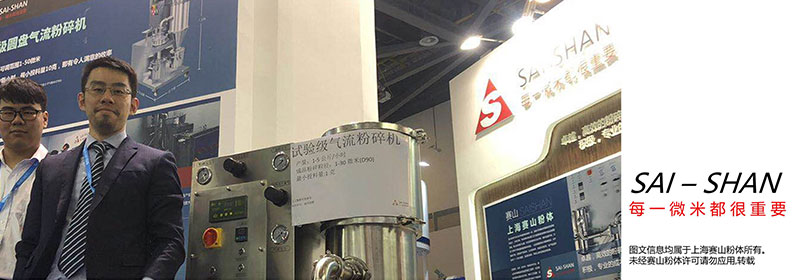

气流粉碎机


一、工作原理


气流粉碎机和旋风分离器、除尘器、感应风机形成一套完整的粉碎系统。压缩空气过滤干燥后,通过拉瓦尔喷嘴高速进入破碎腔,在多个高压气流的交叉点反复碰撞、摩擦、切割和破碎,破碎材料在风机泵送下随着上升气流移动到分级区域,在高速旋转分级涡轮产生的强离心力下,使厚材料分离,通过分级轮进入旋风分离器和除尘器收集,粗颗粒下降到破碎区域继续破碎我国工业中使用的气流破碎机主要有几种类型:扁平气流研磨、流化床喷气流研磨、循环管气流研磨、喷气流研磨、目标气流研磨。


二、折叠对喷式气流磨


材料通过螺旋给料机进入破碎腔后,高速气流冲击能量通过多个相对设置的喷嘴喷出,气流迅速膨胀,流化床悬浮沸腾,摩擦破碎材料。在负压气流的驱动下,厚度混合粉通过顶部设置的涡轮分级装置,细粉被迫通过分级装置,通过旋风收集器和袋式除尘器捕获。粗粉通过重力和高速旋转分级装置产生的离心力转移到四壁,沉降回破碎腔继续破碎。


三、扁平式气流磨


作为破碎动能的高压气流作为气流分配站进入破碎腔周围的稳压储气袋,气流通过拉瓦尔喷嘴加速成超音速气流,进入破碎研磨腔。同时,材料通过文丘里喷嘴加速进入破碎研磨腔进行同步破碎。由于拉瓦尔喷嘴和破碎腔安装成锐角,高速喷射流在破碎腔内驱动材料进行循环运动,颗粒和颗粒与固定目标板壁相互冲击、碰撞、摩擦和破碎。


四、循环管式气流磨


原材料通过文丘里喷嘴添加到破碎腔,高压气流通过一组喷嘴进入跑道循环管破碎腔,加速颗粒相互冲击、碰撞、摩擦和破碎。同时,旋转流也驱动破碎的颗粒沿着管道向上进入分级区域,在分级区域离心力场的作用下进行分流密集的材料流动,细颗粒通过百叶惯性分级器在内层分级。粗颗粒沿着外层的下管返回,继续循环破碎。


五、流化床式气流磨


流化床式气流磨是压缩空气通过拉瓦尔喷嘴加速成超音速气流进入破碎区域,使材料流动因此每个颗粒具有相同的运动状态。在破碎区域,加速颗粒在每个喷嘴的交叉点相互碰撞和破碎。破碎的材料通过上升气流输送到分级区域,通过分级轮选择符合粒度要求的细粉,不符合粒度要求的粗粉返回破碎区域继续破碎。
